Thiết bị nâng người là phương tiện cơ giới tiềm ẩn rủi ro lật đổ rất cao khi hoạt động tại các địa hình phức tạp. Để đảm bảo an toàn tuyệt đối, nhà sản xuất trang bị hệ thống giám sát điện tử cảm biến góc nghiêng (Tilt sensor) nhằm ngăn chặn tức thời các thao tác sai lầm của thợ vận hành xe nâng người.

Bài viết phân tích cơ chế hoạt động của cảm biến góc nghiêng (Tilt sensor) xe nâng người, cùng hệ thống cảm biến tải trọng (Load sensing), cảm biến hành trình (Limit switch) và cảm biến góc lái để giúp kỹ thuật viên chẩn đoán lỗi chính xác.

Cảm biến góc nghiêng (Tilt sensor) xe nâng người là gì?

Cảm biến góc nghiêng (Tilt sensor) xe nâng người là thiết bị điện tử đo lường độ dốc của bệ máy so với mặt phẳng ngang. Khi độ nghiêng vượt ngưỡng an toàn, bộ vi xử lý ECU sẽ tự động khóa mọi chức năng nâng cao để chống lật thiết bị.

Bộ phận giám sát độ dốc thường được lắp đặt cố định tại khu vực khung gầm (chassis) hoặc bên trong hộp điều khiển dưới bệ máy. Khi xe di chuyển vào nền đất dốc vượt mức cho phép (thường là 3 độ đối với xe cắt kéo và 5 độ đối với xe Boom Lift), cảm biến lập tức gửi tín hiệu điện áp cảnh báo về hộp ECU. Nhận được tín hiệu, hộp ECU kích hoạt còi báo động (Tilt alarm) hú liên tục và ngắt dòng điện cấp cho cụm van thủy lực nâng hạ. Ở trạng thái này, hệ thống an toàn chỉ cho phép thợ vận hành thu cần, hạ bệ nâng xuống thấp hoặc lùi xe lại mặt phẳng vững chắc.

Cam bien goc nghieng xe nang nguoi la gi — Cảm biến góc nghiêng (Tilt sensor) xe nâng người là gì?

Các loại cảm biến an toàn thiết yếu khác trên xe nâng người

Bên cạnh chức năng giám sát độ dốc, hộp điều khiển ECU cần thu thập thêm dữ liệu từ cảm biến tải trọng (Load sensing), cảm biến hành trình (Limit switch) và cảm biến góc lái. Việc đồng bộ các luồng thông tin này giúp vi xử lý đánh giá toàn diện trạng thái hoạt động của cỗ máy.

Cảm biến tải trọng (Load sensing) bảo vệ sàn thao tác

Tại khu vực làm việc trên cao, cảm biến tải trọng (Load sensing) đo lường tổng khối lượng nhân sự và vật tư trên giỏ nâng. Thiết bị này tự động kích hoạt cảnh báo quá tải (Overload) và khóa hệ thống thủy lực khi khối lượng vượt quá giới hạn thiết kế.

Nhà sản xuất thường lắp đặt bộ cảm biến đo lực (Load cell) ngay dưới sàn lồng thao tác hoặc tại chốt ắc nối giữa giỏ và cần vươn. Trong quá trình thi công, nếu tổng trọng lượng thực tế vượt quá mức tải trọng định mức (ví dụ lớn hơn 227kg đối với dòng xe cắt kéo tiêu chuẩn), cảm biến tải trọng (Load sensing) sẽ gửi tín hiệu ngắt mạch. Hộp điều khiển ECU lập tức khóa cứng mọi thao tác nâng lên hoặc chạy tới, ngăn chặn triệt để nguy cơ biến dạng cần vươn hoặc lật úp thiết bị.

Cảm biến hành trình (Limit switch) giới hạn biên độ

Trên hệ thống khớp nối cơ khí, cảm biến hành trình (Limit switch) nhận diện trạng thái đóng mở của các khung nâng. Linh kiện từ tính này tự động chuyển đổi tốc độ di chuyển của thiết bị từ chế độ chạy nhanh sang chế độ chạy chậm khi bệ nâng lên cao.

Công tắc hành trình cơ học hoặc cảm biến từ tính được gắn tại các chốt nối cần Boom Lift hoặc thanh xếp chữ X. Chức năng chính của cảm biến hành trình (Limit switch) là báo cáo cho ECU biết xe đang ở tư thế thu gọn xếp đáy hay đã vươn giỏ lên cao. Khi bệ công tác rời khỏi vị trí thấp nhất, hệ thống tự động vô hiệu hóa chế độ chạy nhanh (High speed), chỉ cho phép xe di chuyển chậm chạp nhằm giữ vững trọng tâm cho toàn bộ kết cấu thép.

Cảm biến góc lái (Steering sensor) đồng bộ hệ thống di chuyển

Tại cụm càng đáp bánh xe, cảm biến góc lái đọc độ lệch thực tế của bánh xe dẫn hướng và truyền dữ liệu về bộ vi xử lý. Thông tin kỹ thuật này giúp cụm mô tơ trợ lực điều hướng chính xác quỹ đạo di chuyển.

Bộ đo góc xoay thường được cố định tại vị trí càng chữ A hoặc trên thanh thước lái ngang. Trong quá trình thiết bị di chuyển, cảm biến góc lái liên tục gửi thông số góc bẻ lái về hộp ECU trung tâm. Dữ liệu này hỗ trợ hệ thống điện điều khiển phối hợp nhịp nhàng tốc độ của các cụm mô tơ di chuyển, đồng thời giúp vô lăng điều khiển tự động trả lái về điểm số 0 (Center) một cách chuẩn xác.

Cac loai cam bien an toan thiet yeu tren xe nang nguoi — Các loại cảm biến an toàn thiết yếu khác trên xe nâng người

Dấu hiệu nhận biết lỗi hệ thống cảm biến an toàn

Các hư hỏng vật lý hoặc sự cố phần mềm khiến hệ thống cảm biến báo động giả và khóa ngàm thiết bị. Kỹ thuật viên bảo trì cần kết nối máy tính đọc mã lỗi (Error Code) trên màn hình để khoanh vùng chính xác linh kiện hỏng hóc.

Môi trường thi công khắc nghiệt dễ làm đứt cáp tín hiệu hoặc khiến nước mưa lọt vào bo mạch điện tử. Hiện tượng nhận biết rõ nhất là xe hú còi liên tục dù đang đỗ trên nền bê tông phẳng, hoặc bệ nâng từ chối lệnh nâng lên dù trên giỏ không chứa vật tư. Trong nhiều trường hợp, cành cây cào trúng làm đứt cáp truyền thông của cảm biến góc nghiêng (Tilt sensor) xe nâng người, khiến hộp ECU mất dữ liệu đầu vào và tự động kích hoạt chế độ an toàn tối đa. Đội ngũ thợ điện máy phải dùng phần mềm chẩn đoán chuyên dụng để hiệu chuẩn (Calibrate) lại các thông số hoặc tiến hành thay mới linh kiện.

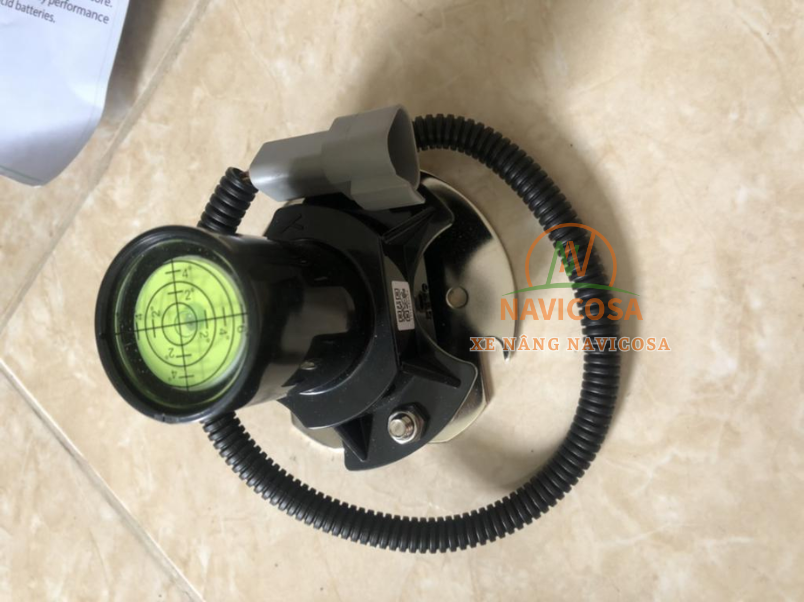

Dau hieu nhan biet he thong cam bien an toan — Dấu hiệu nhận biết lỗi hệ thống cảm biến an toàn

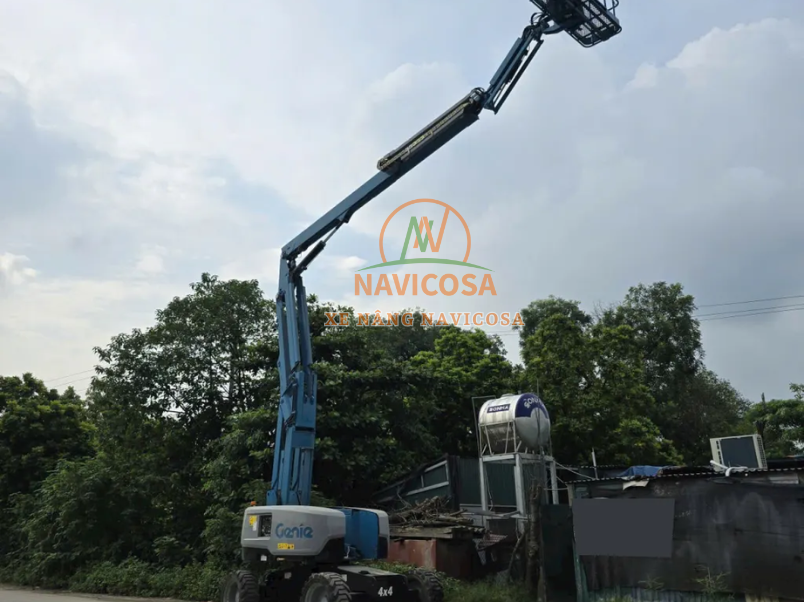

Kết luận

Hệ thống cảm biến an toàn là ranh giới sống còn bảo vệ kỹ thuật viên thao tác trên cao. Quản lý bãi thiết bị tuyệt đối không được đấu tắt (bypass) các mạch điện bảo vệ này để ép xe hoạt động sai quy chuẩn.

Việc thường xuyên vệ sinh bo mạch và kiểm tra định kỳ trạng thái của các cảm biến giúp duy trì hiệu suất máy móc, đồng thời loại bỏ hoàn toàn các rủi ro lật xe nghiêm trọng tại công trường.
