Xe nâng người chân nhện (Spider Lift) là gì? Cấu tạo, thông số kỹ thuật và cách chọn theo mặt bằng thi công

Xe nâng người chân nhện là dòng boom lift đặt trên khung bánh xích, dùng bốn chân chống thủy lực mở độc lập để đứng vững trên nền yếu, nền dốc hoặc bậc thềm, với chiều cao làm việc từ 13 m đến 52 m. Trên công trường, phần lớn sự cố không đến từ chiều cao mà đến từ mặt bằng: nền không chịu nổi áp lực bánh, lối vào hẹp hơn bản xe, hoặc không đủ chỗ mở chân chống.

Trong bài này, chúng tôi phân tích cấu tạo của xe chân nhện, cách đọc bảng thông số kỹ thuật, ưu điểm và giới hạn thật của thiết bị, tiêu chí chọn giữa chân nhện với boom lift và xe cắt kéo, quy trình khảo sát mặt bằng, cùng các quy định pháp lý bắt buộc tại Việt Nam. Nội dung dựa trên hồ sơ kỹ thuật thiết bị Navicosa đang khai thác, tiêu chuẩn TCVN 13660:2023 và các văn bản pháp quy hiện hành.

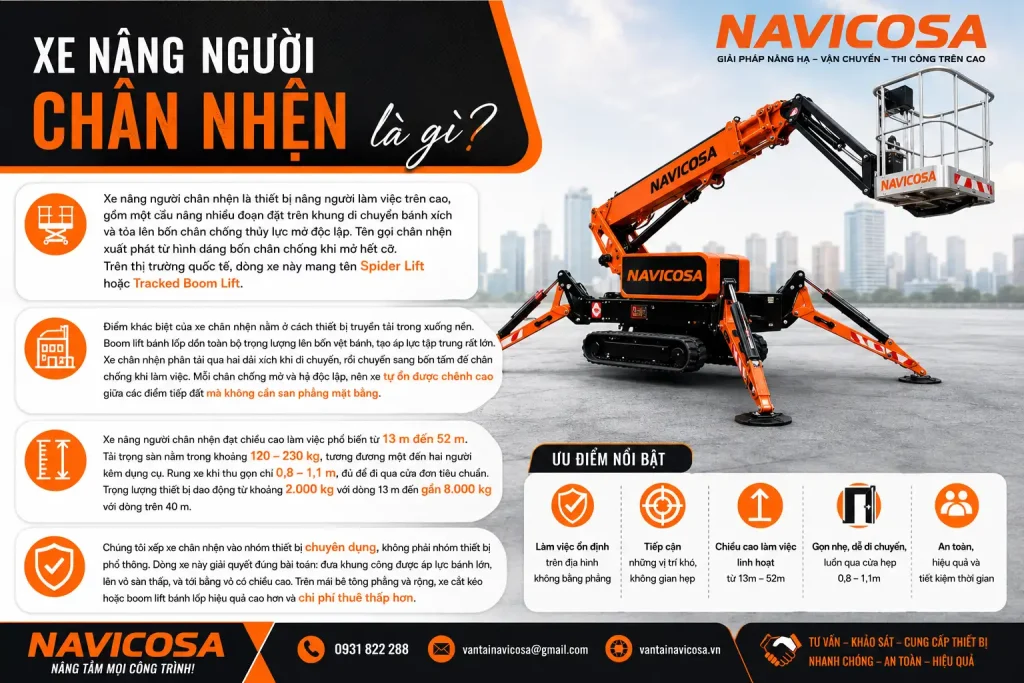

Xe nâng người chân nhện là gì?

Xe nâng người chân nhện là thiết bị nâng người làm việc trên cao, gồm một cần gập nhiều đoạn đặt trên khung di chuyển bánh xích và tựa lên bốn chân chống thủy lực mở độc lập. Tên gọi chân nhện xuất phát từ hình dáng bốn chân chống khi mở hết cỡ. Trên thị trường quốc tế, dòng xe này mang tên Spider Lift hoặc Tracked Boom Lift.

Điểm khác biệt của xe chân nhện nằm ở cách thiết bị truyền tải trọng xuống nền. Boom lift bánh lốp dồn toàn bộ trọng lượng lên bốn vệt bánh, tạo áp lực tập trung rất lớn. Xe chân nhện phân tải qua hai dải xích khi di chuyển, rồi chuyển sang bốn tấm đế chân chống khi làm việc. Mỗi chân chống mở và hạ độc lập, nên xe tự bù được chênh cao giữa các điểm tiếp đất mà không cần san phẳng mặt bằng.

Xe nâng người chân nhện đạt chiều cao làm việc phổ biến từ 13 m đến 52 m. Tải trọng sàn nằm trong khoảng 120–230 kg, tương đương một đến hai người kèm dụng cụ. Bản xe khi thu gọn chỉ 0,8–1,1 m, đủ để đi qua cửa đơn tiêu chuẩn. Trọng lượng thiết bị dao động từ khoảng 2.000 kg với dòng 13 m đến gần 8.000 kg với dòng trên 40 m.

Chúng tôi xếp xe chân nhện vào nhóm thiết bị chuyên dụng, không phải nhóm thiết bị phổ thông. Dòng xe này giải quyết đúng ba bài toán: nền không chịu được áp lực bánh lớn, lối vào hẹp, và mặt bằng có chênh cao. Trên nền bê tông phẳng và rộng, xe cắt kéo hoặc boom lift bánh lốp cho hiệu suất cao hơn với chi phí thuê thấp hơn.

Phân biệt xe chân nhện với xe cẩu nâng người và xe nâng người tự hành

Ba loại thiết bị này thường bị gọi lẫn lộn trên công trường. Bảng dưới đây tách rõ theo ba tiêu chí quyết định.

Khác biệt quan trọng nhất nằm ở khả năng di chuyển khi đang ở trên cao. Xe nâng người tự hành cho phép người vận hành đổi vị trí ngay trên sàn thao tác. Xe chân nhện bắt buộc phải hạ cần và thu chân chống trước khi đổi vị trí, nên phù hợp với công việc tập trung tại một số điểm cố định hơn là công việc trải dài liên tục.

Cấu tạo của xe nâng người chân nhện

Xe nâng người chân nhện gồm bốn cụm chính: khung di chuyển bánh xích, hệ bốn chân chống thủy lực, cần gập nhiều đoạn kèm giỏ nâng, và nguồn động lực kép. Mỗi cụm giải quyết một giới hạn cụ thể mà các dòng xe nâng người khác không xử lý được.

Khung di chuyển bánh xích

Khung bánh xích phân bố trọng lượng thiết bị lên toàn bộ chiều dài dải xích thay vì bốn điểm tiếp xúc như bánh lốp. Diện tích tiếp xúc lớn hơn nhiều lần kéo áp lực trên mỗi centimet vuông xuống mức thấp. Nhờ vậy xe đi được trên thảm cỏ, nền đất ẩm, sàn gạch men và sàn đá granite mà không để lại vết lún hoặc vết nứt.

Phần lớn dòng xe chân nhện trang bị xích cao su thay vì xích thép. Xích cao su không làm xước bề mặt hoàn thiện, đổi lại mòn nhanh hơn khi chạy trên bê tông nhám. Một số model cho phép mở rộng khoảng cách hai dải xích để tăng độ ổn định khi di chuyển trên dốc.

Hệ bốn chân chống thủy lực

Bốn chân chống thủy lực là bộ phận quyết định của dòng xe này. Mỗi chân duỗi ra và hạ xuống độc lập, cho phép xe đứng vững khi bốn điểm tiếp đất không cùng cao độ. Đây chính là lý do xe chân nhện làm việc được trên bậc thềm, bậc cầu thang và nền dốc.

Hệ chân chống đi kèm hai cơ cấu an toàn bắt buộc. Cảm biến tiếp đất kiểm tra từng chân đã chịu đủ tải hay chưa. Khóa liên động không cho phép nâng cần khi bất kỳ chân nào chưa đạt ngưỡng. Cảm biến góc nghiêng giám sát độ nghiêng khung xe và tự khóa thao tác nâng khi vượt ngưỡng cho phép, thường quanh mức 9,5 độ tùy model.

Chúng tôi lưu ý rằng chân chống chỉ phát huy tác dụng khi có đủ không gian mở. Không gian tối thiểu để mở chân chống của các dòng phổ thông vào khoảng 2,7 m × 2,7 m, tăng dần theo chiều cao thiết bị. Trong ngõ hẹp hoặc giữa hai dãy kệ hàng, chân chống không mở được và xe không hoạt động.

Cần gập nhiều đoạn và giỏ nâng

Cần gập của xe chân nhện thường có ba đến năm đoạn, cho phép vươn qua vật cản rồi hạ giỏ xuống đúng vị trí làm việc. Bán kính vươn ngang tối đa nằm trong khoảng 6–15 m tùy chiều cao thiết bị. Mâm quay cho phép cần xoay 180 độ ở các model cơ bản và 360 độ liên tục ở các model cao cấp.

Giỏ nâng gắn trên khớp tự cân bằng, luôn giữ phương ngang khi cần thay đổi góc. Tải trọng giỏ ở nhiều model là tải trọng kép: giá trị đầy đủ khi cần thu gần và giá trị giảm khi cần vươn quá một bán kính nhất định. Người vận hành phải đọc bảng tải trọng dán trong giỏ trước mỗi ca làm việc.

Nguồn động lực kép

Gần như toàn bộ xe chân nhện đều trang bị hai nguồn động lực: động cơ diesel cho công việc ngoài trời và mô tơ điện cấp nguồn từ lưới 220V hoặc từ bộ ắc quy cho công việc trong nhà. Cấu hình kép xuất phát từ đặc thù ứng dụng — dòng xe này thường được đưa vào bên trong công trình đã hoàn thiện, nơi khí thải và tiếng ồn không được phép.

Khi thuê xe cho hạng mục trong nhà, bên thuê cần xác nhận trước với đơn vị cho thuê rằng nguồn điện tại công trình đáp ứng đúng thông số của thiết bị. Thiếu nguồn điện phù hợp, xe buộc phải chạy diesel và hạng mục có thể bị đình lại.

Thông số kỹ thuật cần đọc trước khi thuê xe chân nhện

Có mười sáu thông số quyết định xe có làm được việc tại công trình hay không. Chúng tôi khuyến nghị bên thuê yêu cầu đủ các thông số dưới đây bằng văn bản trước khi ký hợp đồng, thay vì chỉ hỏi chiều cao.

Ba thông số bị bỏ qua nhiều nhất trong thực tế là không gian mở chân chống, áp lực lên nền và tải trọng khi vươn xa. Chúng tôi ghi nhận đây cũng là ba nguyên nhân phổ biến nhất khiến xe đã tới công trình nhưng không triển khai được.

Chiều cao làm việc và chiều cao sàn thao tác khác nhau thế nào?

Chiều cao làm việc bằng chiều cao sàn thao tác cộng thêm chiều cao với tay của người vận hành. Nhà sản xuất châu Âu cộng thêm 2 m theo tiêu chuẩn EN 280. Nhà sản xuất Bắc Mỹ cộng thêm 6 ft, tương đương khoảng 1,83 m, theo bộ tiêu chuẩn ANSI/SAIA A92.

Chênh lệch 0,17 m này nghe nhỏ nhưng gây sai lệch khi so sánh hai xe khác xuất xứ. Một xe châu Âu ghi chiều cao làm việc 24 m có sàn ở 22 m. Một xe Bắc Mỹ cũng ghi 24 m lại có sàn ở 22,17 m. Chúng tôi vì vậy luôn quy về chiều cao sàn thao tác trước, rồi mới so sánh.

Với hạng mục có yêu cầu chiều cao chính xác, chẳng hạn lắp đèn ở trần cố định, bên thuê nên lấy chiều cao sàn thao tác làm căn cứ, không lấy chiều cao làm việc.

Áp lực lên nền và cách kiểm tra nền có chịu được không

Áp lực lên nền là thông số cho biết mỗi centimet vuông mặt nền phải chịu bao nhiêu lực khi xe di chuyển hoặc khi chân chống hạ xuống. Đơn vị thường dùng là daN/cm² hoặc kg/cm². Xe chân nhện có lợi thế ở thông số này nhờ dải xích dài và tấm đế chân chống rộng.

Cần phân biệt hai giá trị khác nhau. Áp lực khi di chuyển tính trên diện tích hai dải xích, nên khá thấp. Áp lực khi làm việc tính trên diện tích bốn tấm đế chân chống, nên cao hơn nhiều lần. Nhiều trường hợp nền chịu được xe đi qua nhưng không chịu được xe đứng làm việc.

Chúng tôi khuyến nghị quy trình ba bước: lấy giá trị áp lực chân chống từ catalogue thiết bị; hỏi sức chịu tải thiết kế của sàn từ hồ sơ hoàn công hoặc từ đơn vị quản lý công trình; nếu giá trị thứ nhất vượt giá trị thứ hai, dùng tấm kê phân tải đặt dưới đế chân chống để mở rộng diện tích tiếp xúc. Trên sàn tầng lửng, sàn treo hoặc nắp hầm kỹ thuật, bước kiểm tra này là bắt buộc.

Ưu điểm và giới hạn thật của xe nâng người chân nhện

Xe nâng người chân nhện có bốn ưu điểm rõ rệt và bốn giới hạn mà bên thuê cần biết trước. Chúng tôi trình bày song song để bên thuê cân nhắc đủ hai mặt.

Bốn giới hạn trên không phải nhược điểm thiết kế mà là hệ quả tất yếu của việc đánh đổi để lấy khả năng làm việc trên nền yếu. Bên thuê chọn đúng khi công trình thật sự có ràng buộc về nền hoặc lối vào. Khi công trình không có hai ràng buộc đó, các giới hạn này trở thành chi phí không cần thiết.

Khi nào nên chọn xe chân nhện thay vì boom lift hoặc xe cắt kéo?

Xe chân nhện là lựa chọn đúng khi mặt bằng đặt ra ràng buộc mà hai dòng xe kia không vượt qua được. Bảng so sánh dưới đây tách theo bảy tiêu chí thường quyết định trong khâu chọn thiết bị.

Năm tình huống dưới đây là những trường hợp chúng tôi khuyến nghị dùng xe chân nhện.

1. Thi công trong công trình đã hoàn thiện có sàn đá granite, gạch men hoặc sàn gỗ, nơi vệt bánh lốp sẽ để lại vết hằn hoặc làm nứt gạch.
2. Bảo trì trần kính giếng trời, hệ thống chiếu sáng hoặc điều hòa trong sảnh trung tâm thương mại, khách sạn và bảo tàng đang hoạt động.
3. Cắt tỉa cây xanh trong khuôn viên có thảm cỏ, đường dạo lát gạch hoặc hệ thống tưới ngầm bên dưới.
4. Thi công ở vị trí chỉ tiếp cận được qua cửa đơn hoặc lối đi rộng dưới 1,2 m, nơi boom lift bánh lốp không vào được.
5. Làm việc trên mặt bằng có chênh cao giữa các điểm tiếp đất, chẳng hạn bậc thềm, taluy hoặc sân dốc, nơi xe cắt kéo không đáp ứng ngưỡng nghiêng cho phép.

Khuyến nghị trên không còn đúng khi công trình có nền bê tông phẳng, rộng và khối lượng công việc trải dài liên tục. Trong điều kiện đó, xe cắt kéo hoặc boom lift bánh lốp hoàn thành nhanh hơn với chi phí thấp hơn.

Khảo sát mặt bằng trước khi đưa xe chân nhện vào công trình

Khảo sát mặt bằng là bước quyết định xe có triển khai được hay không. Chúng tôi thực hiện khảo sát trước mọi hợp đồng thuê xe chân nhện, theo bảy mục kiểm tra dưới đây.

1. Lối vào và chiều rộng cửa. Đo chiều rộng hẹp nhất trên toàn tuyến từ điểm hạ xe đến vị trí thi công, gồm cả bậc cửa và khung cửa.
2. Chiều cao thông thủy. Kiểm tra cửa cuốn, dầm, đường ống và hệ thống điện treo trên tuyến di chuyển.
3. Không gian mở chân chống tại vị trí làm việc. Đo cả bốn hướng, tính cả vật cản cố định như cột, bồn hoa và tủ điện.
4. Sức chịu tải của nền. Đối chiếu áp lực chân chống của thiết bị với sức chịu tải thiết kế của sàn, đặc biệt trên sàn tầng lửng và nắp hầm kỹ thuật.
5. Độ nghiêng nền tại vị trí đặt xe. So với ngưỡng cảm biến góc nghiêng của thiết bị.
6. Vật cản trên cao. Xác định đường dây điện, kết cấu mái và hệ thống treo nằm trong vùng cần vươn tới.
7. Phương án vận chuyển xe tới công trình. Xe chân nhện không tự di chuyển đường dài, cần xe tải chuyên dụng và mặt bằng đủ rộng để hạ xe.

GHI NHẬN TỪ HIỆN TRƯỜNG — CẦN NAVICOSA BỔ SUNG SỐ LIỆU

Mẫu câu: “Chúng tôi đã khảo sát [N] mặt bằng có yêu cầu dùng xe nâng người chân nhện tại [địa bàn] trong giai đoạn [từ tháng/năm] đến [tháng/năm]. Ở [tỷ lệ]% trường hợp, loại xe khách hàng dự kiến thuê không phù hợp với điều kiện nền hoặc lối vào thực tế, và chúng tôi phải đề xuất đổi sang phương án khác.”

Mẫu câu bổ sung: “Trong số các vướng mắc ghi nhận được, [nguyên nhân phổ biến nhất] chiếm tỷ lệ cao nhất.”

Lưu ý: chỉ điền khi có bản ghi gốc để đối chiếu. Số liệu không có bản ghi làm hỏng toàn bộ giá trị E-E-A-T của bài.

Quy định pháp lý khi sử dụng xe nâng người chân nhện tại Việt Nam

Xe nâng người chân nhện thuộc danh mục thiết bị có yêu cầu nghiêm ngặt về an toàn, vệ sinh lao động. Bên thuê và bên cho thuê đều có nghĩa vụ pháp lý riêng, và việc thiếu hồ sơ có thể khiến công trình bị đình chỉ hạng mục.

Nghĩa vụ của bên thuê xe nâng người chân nhện:

• Bố trí người vận hành đã hoàn thành huấn luyện an toàn nhóm 3 và được cấp thẻ an toàn còn hiệu lực.
• Trang bị đầy đủ phương tiện bảo vệ cá nhân, trong đó dây đai an toàn toàn thân móc vào điểm neo trong giỏ là bắt buộc.
• Bảo đảm điều kiện mặt bằng đúng như đã thống nhất khi khảo sát, gồm nền chịu tải, không gian mở chân chống và lối vào.

Nghĩa vụ của bên cho thuê xe nâng người chân nhện:

• Cung cấp giấy chứng nhận kiểm định kỹ thuật an toàn còn hiệu lực và tem kiểm định dán trên thiết bị.
• Bàn giao hồ sơ kỹ thuật gồm bảng tải trọng, thông số áp lực lên nền và hướng dẫn vận hành.
• Hướng dẫn người vận hành của bên thuê về đặc điểm riêng của model bàn giao trước khi đưa vào sử dụng.

Chúng tôi lưu ý rằng giấy kiểm định gắn với từng thiết bị cụ thể theo số khung, không gắn với đơn vị cho thuê. Bên thuê nên đối chiếu số khung trên tem kiểm định với số khung thực tế của xe khi nhận bàn giao.

Các đầu mục chi phí khi thuê xe nâng người chân nhện

Chi phí thuê xe chân nhện gồm nhiều đầu mục hơn so với xe cắt kéo, và phần chênh lệch nằm chủ yếu ở khâu vận chuyển. Bên thuê nên yêu cầu báo giá tách bạch từng đầu mục để so sánh đúng giữa các phương án.

Chi phí vận chuyển của xe chân nhện cao hơn xe cắt kéo cùng dải chiều cao vì hai lý do. Thứ nhất, thiết bị nặng và dài hơn nên cần xe tải tải trọng lớn. Thứ hai, quá trình hạ xe khỏi xe tải cần mặt bằng bằng phẳng đủ rộng, đôi khi phải bố trí thêm phương tiện hỗ trợ. Khi tính bài toán chi phí cho hạng mục ngắn ngày, chúng tôi khuyến nghị bên thuê tính cả hai chiều vận chuyển vào tổng chi phí thay vì chỉ so sánh đơn giá thuê theo ngày.

Câu hỏi thường gặp về xe nâng người chân nhện

Xe nâng người chân nhện có đi được trên nền gạch men và đá granite không?

Xe nâng người chân nhện đi được trên nền gạch men và đá granite nhờ dải xích cao su phân bố đều tải trọng và không làm xước bề mặt. Khi xe dừng làm việc, áp lực dồn vào bốn đế chân chống nên cần đặt tấm kê phân tải bên dưới để tránh nứt gạch tại điểm tiếp xúc.

Cần không gian tối thiểu bao nhiêu để mở chân chống?

Các dòng xe chân nhện phổ thông cần không gian tối thiểu khoảng 2,7 m × 2,7 m để mở đủ bốn chân chống. Yêu cầu này tăng dần theo chiều cao thiết bị, có model trên 30 m cần tới 4 m mỗi chiều. Con số chính xác nằm trong catalogue của từng model.

Xe chân nhện có làm việc trong nhà xưởng đang hoạt động được không?

Xe chân nhện làm việc được trong nhà xưởng đang hoạt động nếu chạy bằng mô tơ điện, vì cấu hình này không phát thải và gần như không gây tiếng ồn. Bên thuê cần xác nhận trước nguồn điện tại xưởng đáp ứng đúng thông số thiết bị, và bố trí rào chắn vùng làm việc theo quy định an toàn.

Xe nâng người chân nhện chở được mấy người lên sàn thao tác?

Tải trọng sàn của xe chân nhện nằm trong khoảng 120–230 kg tùy model, tương đương một đến hai người kèm dụng cụ. Nhiều model áp dụng tải trọng kép: giá trị đầy đủ khi cần thu gần và giá trị giảm khi cần vươn hết bán kính. Người vận hành phải đọc bảng tải trọng dán trong giỏ trước mỗi ca.

Người vận hành xe nâng người chân nhện cần chứng chỉ gì?

Người trực tiếp vận hành xe nâng người thuộc nhóm 3 theo Nghị định 44/2016/NĐ-CP. Người vận hành phải hoàn thành huấn luyện an toàn lần đầu 24 giờ và được người sử dụng lao động cấp thẻ an toàn. Huấn luyện định kỳ tổ chức 02 năm một lần với thời lượng bằng 50% lần đầu.

Xe nâng người chân nhện và xe cẩu nâng người khác nhau ở đâu?

Xe nâng người chân nhện là thiết bị tự hành trên khung bánh xích, tự di chuyển trong phạm vi công trình. Xe cẩu nâng người là cần nâng gắn cố định trên xe tải, di chuyển bằng chính xe tải và không tự đi trong công trình. Xe chân nhện vì vậy tiếp cận được các vị trí mà xe tải không vào tới.

Kết luận

Xe nâng người chân nhện giải quyết ba ràng buộc mà các dòng xe nâng người khác không vượt qua được: nền không chịu được áp lực bánh lớn, lối vào hẹp dưới 1,2 m, và mặt bằng có chênh cao giữa các điểm tiếp đất. Đổi lại, thiết bị di chuyển chậm, cần thời gian dựng chân chống và có chi phí thuê cao hơn.

Quyết định chọn xe chân nhện vì vậy nên xuất phát từ khảo sát mặt bằng, không xuất phát từ chiều cao cần với. Bảy mục kiểm tra ở phần trên là bộ khung tối thiểu để bên thuê tự đánh giá trước khi liên hệ đơn vị cho thuê.

Sau khi xác định được loại xe phù hợp, câu hỏi tiếp theo thường là chọn dải chiều cao nào cho đúng và nên thuê theo ngày hay theo tháng. Hai bài toán này phụ thuộc vào khối lượng công việc và số vị trí phải dời xe, và chúng tôi sẽ phân tích trong các nội dung tiếp theo.
