Hướng dẫn quy trình tháo lắp mô tơ trợ lực lái xe nâng người chi tiết

Mô tơ trợ lực lái (Steering Motor) cung cấp momen xoắn để điều khiển góc lái của hệ thống bánh xe trên thiết bị nâng hạ. Sự cố tại cụm động cơ này khiến hệ thống lái bị bó cứng hoặc mất kiểm soát hướng đi, gây nguy hiểm khi thiết bị di chuyển tại các công trường có không gian hẹp.

Bài viết cung cấp quy trình tháo lắp mô tơ trợ lực lái xe nâng người chuẩn cơ khí, kết hợp cách kiểm tra motor đánh lái xe nâng người điện và phân tích sơ đồ mạch điện mô tơ đánh lái xe nâng người nhằm giúp kỹ thuật viên xử lý dứt điểm lỗi hệ thống.

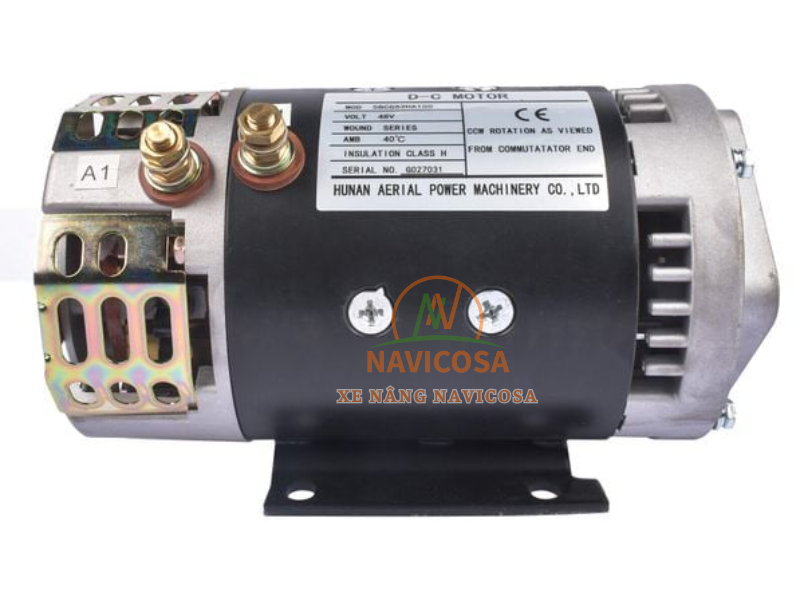

Mô tơ trợ lực lái xe nâng người là gì?

Mô tơ trợ lực lái xe nâng người là thiết bị truyền động điện từ hoặc thủy lực làm nhiệm vụ chuyển đổi năng lượng thành chuyển động quay. Cơ cấu này tác động lực lên hệ thống thước lái, giúp bánh xe chuyển hướng chính xác theo lệnh từ tay trang (joystick) trên lồng thao tác.

Hệ thống lái trên xe nâng người cắt kéo và Boom Lift hiện đại chủ yếu sử dụng mô tơ điện một chiều (DC) hoặc xoay chiều (AC). Khi người vận hành gạt tay trang điều hướng, hộp điều khiển trung tâm (ECU) xuất tín hiệu điện áp xuống cụm mô tơ dưới gầm. Động cơ điện quay sẽ dẫn động bánh răng hoặc kích hoạt hệ thống bơm phụ trợ để bẻ cụm càng đáp bánh xe sang trái hoặc phải.

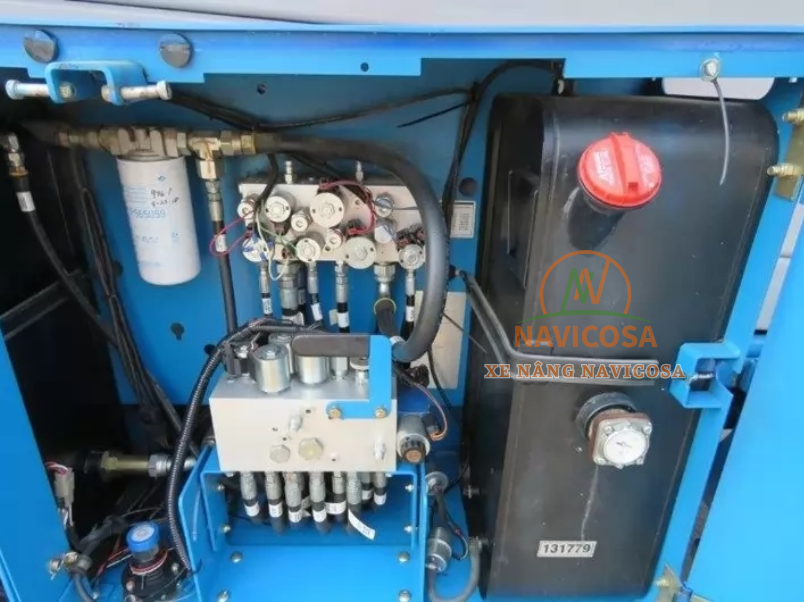

Cách kiểm tra motor đánh lái xe nâng người điện trước khi tháo

Đo thông số điện áp trước khi tháo motor đánh lái

Cách kiểm tra motor đánh lái xe nâng người điện bắt đầu từ việc đo thông số điện áp cấp nguồn và điện trở của cuộn dây stator. Kỹ thuật viên bảo trì sử dụng đồng hồ vạn năng (VOM) để xác định chính xác tình trạng chập cháy hoặc đứt ngầm bên trong lõi đồng.

Trước khi can thiệp tháo rã cơ khí, thợ máy bắt buộc phải cô lập vùng lỗi để xác định nguyên nhân do phần điện điều khiển hay do kẹt phần cơ.

Kiểm tra điện áp từ hộp điều khiển xe nâng người

Điện áp đầu vào cụm mô tơ lái phải tương đương với thông số điện áp của bình ắc quy (thường là 24V hoặc 48V). Hộp điều khiển ECU hỏng mạch công suất sẽ không xuất dòng điện xuống chân giắc cắm cấp nguồn cho mô tơ.

Kỹ thuật viên thao tác gạt joystick sang trái/phải và dùng đồng hồ VOM đo điện áp tại giắc nguồn mô tơ lái. Nếu đồng hồ không báo volt, lỗi nằm ở đường truyền tín hiệu từ lồng nâng xuống khung gầm. Nếu hệ thống vẫn cấp đủ điện áp nhưng trục động cơ không quay, cuộn dây bên trong thân mô tơ hoặc cụm chổi than đã bị hỏng hóc.

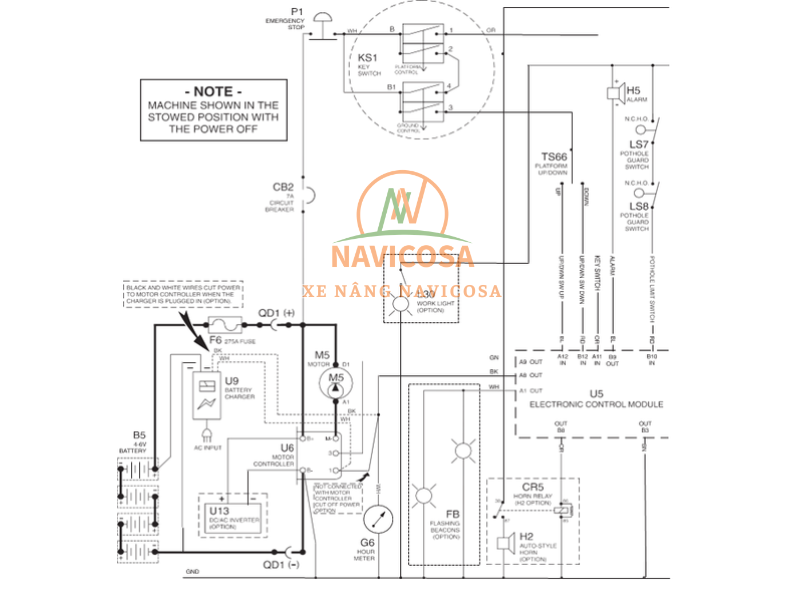

Phân tích sơ đồ mạch điện mô tơ đánh lái xe nâng người

Sơ đồ mạch điện mô tơ đánh lái xe nâng người thể hiện luồng tín hiệu di chuyển từ joystick, qua vi xử lý ECU và đi xuống cụm rơ-le đảo chiều quay. Việc đọc hiểu bản vẽ mạch điện giúp thợ điện máy dò tìm chính xác vị trí đứt dây cáp hoặc cháy cầu chì bảo vệ.

Mạch điện điều khiển hệ thống lái bao gồm nguồn cấp (ắc quy), cầu chì tổng, bảng mạch vi xử lý tín hiệu và cụm Contactor (rơ-le). Khi người lái bẻ lái sang trái, hộp ECU kích rơ-le số 1 để cấp dòng điện thuận. Khi bẻ lái sang phải, ECU ngắt rơ-le số 1 và kích rơ-le số 2 nhằm đảo chiều dòng điện, ép mô tơ quay ngược lại.

Sơ đồ mạch điện mô tơ đánh lái xe nâng người của các hãng như Genie, JLG hay Haulotte đều ghi rõ mã màu dây (color code) và chỉ số chân cắm (pinout), hỗ trợ thợ máy rút ngắn thời gian chẩn đoán lỗi chập chờn do lỏng giắc điện.

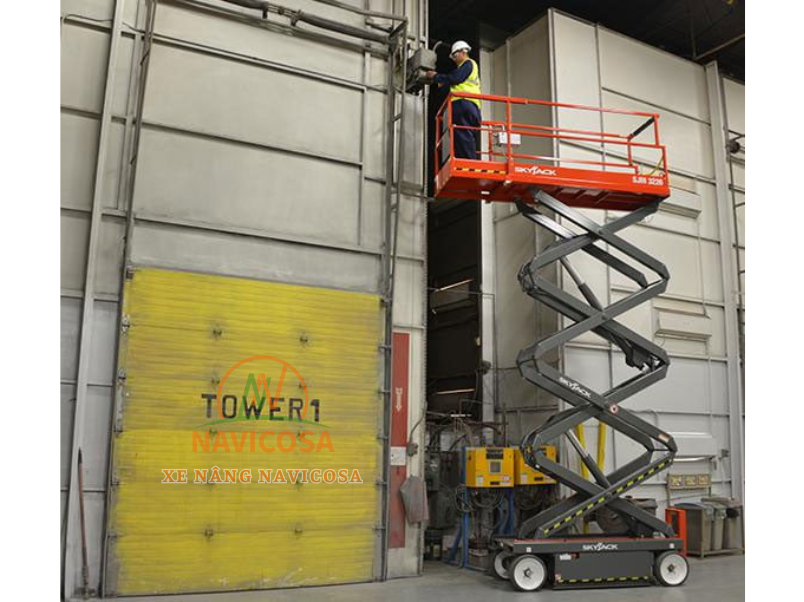

Quy trình tháo lắp mô tơ trợ lực lái xe nâng người như thế nào ?

Quy trình tháo lắp mô tơ trợ lực lái xe nâng người yêu cầu kỹ thuật viên kích nâng khung gầm và ngắt nguồn điện tổng của thiết bị. Thợ cơ khí thao tác theo đúng trình tự để tránh làm hỏng trục then hoa và các cảm biến góc lái đi kèm.

Bước 1: Chuẩn bị và cô lập thiết bị

Kỹ thuật viên đưa xe nâng người di chuyển vào bãi xưởng bằng phẳng và dùng con đội thủy lực kích gầm xe lên giá đỡ cứng. Thợ máy nhấn nút dừng khẩn cấp (E-stop) tại bệ máy và tháo rời cọc âm ắc quy nhằm ngắt hoàn toàn hệ thống điện.

Bước 2: Tháo cụm mô tơ lỗi

Thợ cơ khí rút cẩn thận cụm giắc cắm điện nguồn và giắc cảm biến góc lái (Steer sensor). Kỹ thuật viên sử dụng cờ lê chuyên dụng tháo các bulong cố định bệ đỡ mô tơ vào hệ thống gầm xe. Đội ngũ bảo trì rút thẳng cụm mô tơ ra khỏi hộp số lái hoặc thước lái dọc, thao tác dứt khoát để không làm xước trục then hoa (spline shaft).

Bước 3: Lắp đặt mô tơ mới

Kỹ thuật viên bôi lớp mỡ chịu nhiệt vào trục then hoa của mô tơ mới trước khi ráp. Thợ lắp ráp đẩy cụm động cơ khớp chính xác vào rãnh bánh răng thước lái. Bulong bệ đỡ được siết chặt bằng cần xiết lực (torque wrench) theo đúng thông số lực siết quy định của nhà sản xuất.

Bước 4: Kết nối mạch điện và hiệu chuẩn

Kỹ thuật viên cắm lại các cụm cáp điện theo đúng sơ đồ mạch điện mô tơ đánh lái xe nâng người. Thợ vận hành bật lại nguồn tổng, kết nối máy đọc lỗi cầm tay (Handheld analyzer) vào cổng chẩn đoán để thực hiện quá trình hiệu chuẩn (Calibration) lại điểm số 0 cho góc lái bánh xe.

Kết luận

Mô tơ trợ lực lái đóng vai trò quyết định đến khả năng chuyển hướng chính xác và độ an toàn của xe nâng người trên công trường. Đội ngũ bảo dưỡng cần nắm vững cách kiểm tra motor đánh lái xe nâng người điện để đánh giá đúng nguyên nhân gây mất lái.

Việc tuân thủ nghiêm ngặt quy trình tháo lắp mô tơ trợ lực lái xe nâng người giúp thiết bị hoạt động ổn định, tránh phát sinh lỗi sai lệch góc bẻ lái sau quá trình đại tu sửa chữa.
